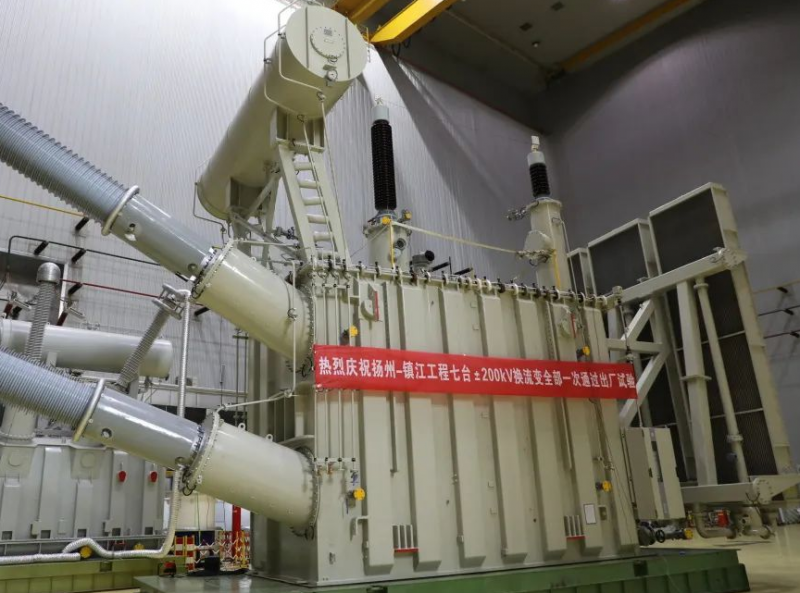

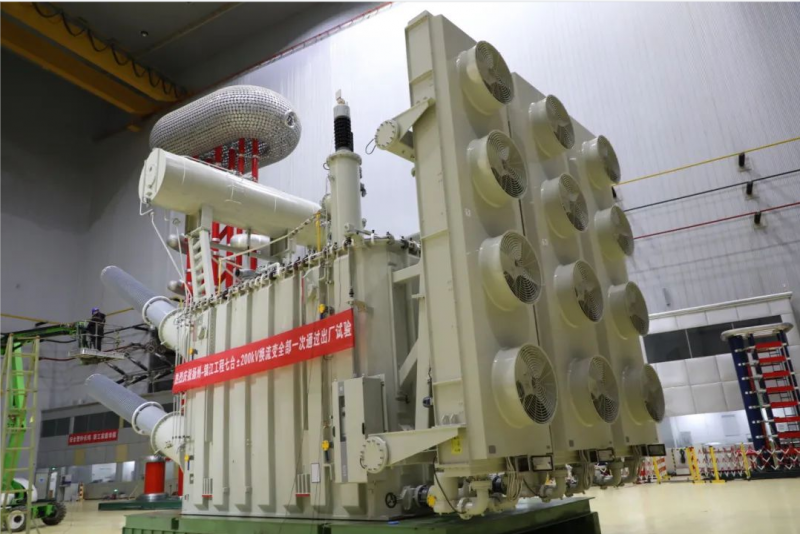

1月8日，揚州-鎮江輸電工程第7臺單級式換流變壓器順利通過出廠試驗，標志著由山東電力設備有限公司承制的全部7臺產品全部一次通過出廠試驗，為實現“碳達峰、碳中和”的宏偉目標做出積極貢獻。
首用“交”改“直”提供清潔能源助推器
揚州-鎮江直流輸電工程是首個交流改直流輸電工程，示范意義重大。該工程依托現有的五峰山大跨越工程，首次使用了交流改直流輸電技術，將原有的五峰山大跨越工程的輸電能力提升了一倍以上，遠景輸送能力預估可達到現有輸電能力的六倍。有效減輕了現有過長江輸電線路的負荷壓力，極大的提高了南北送電的斷面能力，滿足了優化江蘇省乃至長三角地區對于清潔能源優化配置的需求。
匠心獨具控設計 安全能效新提升
網、閥線圈采用糾結連續式線圈，網側線圈端部糾結段線餅創新采用軸向四組合導線+“田字形”組合導線配合，改善端部線餅電壓分布，降低諧波下渦流損耗。采用單主柱結構±200kV大容量換流變壓器可有效減少原材料的使用量，降低產品的制造成本，同時減小變壓器結構尺寸、占地面積。
此外，防爆關鍵技術在±200kV換流變壓器中的推廣應用，將極大地提升換流變壓器運行的穩定性和可靠性，最大限度地防止和減少換流變壓器故障和事故的發生，保障電力系統安全、可靠、優質、經濟運行。調壓范圍及級差大，調壓分接范圍為+16分接～-6分接，級差由原來的1.25%增加到1.6%，且產品容量大引線電流大，調壓線圈由單層圓筒式改為兩個單層圓筒式串聯結構，以避免多根并行引線合成電流過大，導致結構件出現局部過熱的問題。
