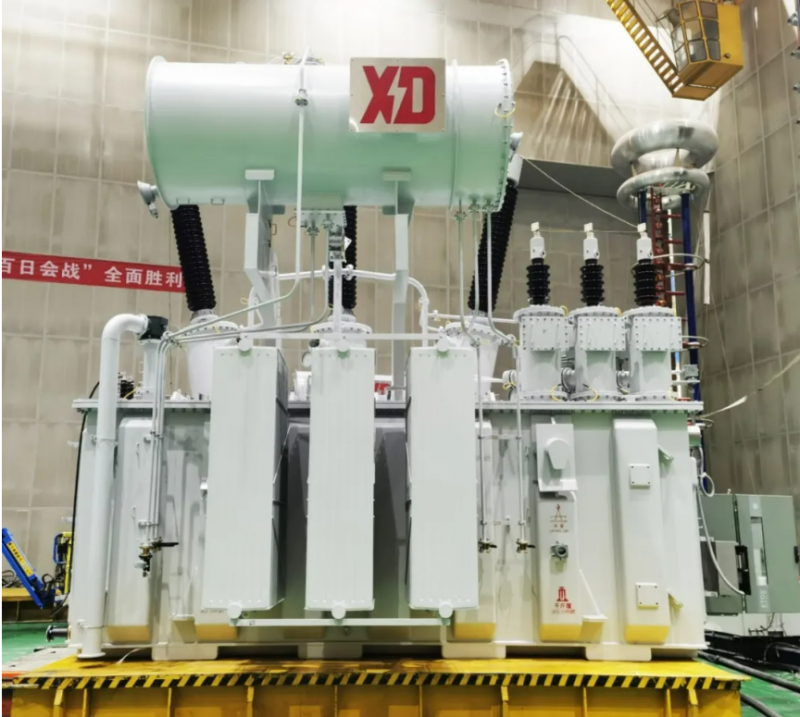

該產品是由中國西電所屬西電西變研制的首臺粗、細調有載調容并聯電抗器，用于“烏干達UETCL132kV變電站”。通過科研攻關，選擇粗、細調方式，實現17級有級調容，調容范圍為8Mvar～20Mvar，優化了線圈、器身、引線以及油箱結構。產品具有結構緊湊、損耗低、溫升低、局放小、噪聲低、重量輕等特點。
申請受理實用新型專利1件，技術性能指標達到國際領先水平。
? 產品用途
隨著城市經濟、居民生活對電力的依賴性越來越高，各國對保障電力系統穩定，實現電力安全日益重視?？烧{(diào)容量并聯電抗器適應不穩定電網環境，進一步保障了電網運行的穩定性、安全性，在世界各國尤其是電網不穩定國家擁有廣闊的市場空間。
該項目烏干達BKST-20000/132有載調容并聯電抗器，容量范圍8Mvar-20Mvar（40%—100%），容量調節范圍更大，噪聲要求65dB，損耗50kW，噪聲和損耗要求很高，設計難度大。
? 產品結構
本產品為三相，油浸自冷、鐵心式132kV有載可調容量并聯電抗器產品。三相五柱式鐵心通過高強度的拉螺桿壓緊；采用粗細調開關調節容量，中性點調容方式；主線圈端部出線，高壓套管從油箱箱蓋引出，散熱器直接安裝在油箱上；結構緊湊。產品容量共分為17檔，產品容量變化范圍從40%-100%。
? 技術特點及創新點
01 粗細調線圈結構，線圈從內到外依次為主線圈、粗調線圈、細調線圈，主線圈和粗調線圈為端部進線連續式結構。
02 對線圈設計、主絕緣設計均進行了優化改進，與中部進線結構相比，線圈占空利用比更高。
03 有載調容粗細調并聯電抗器器身為全新結構。電抗器主絕緣油隙尺寸均進行了優化計算，保證產品安全裕度。
04 引線結構經合理的排布，每相所有抽頭均夾持在一起，結構緊湊，布局合理，所有引線在同一側引出，節約油箱空間。
