2022年是集團公司“科技創新年”，中環裝備認真貫徹落實集團公司科研創新工作總體部署和要求，銳意進取、真抓實干，全力推動公司科技創新各項工作，不斷提升公司科技創新能力，為公司高質量發展提供強大科技助力。
正值黨的二十大召開之際，公司特開展“喜迎二十大 奮進新征程”為主題的優秀科研項目展活動，總結展現近年來公司在推進關鍵核心技術攻關、重大技術集成創新以及先進成果應用等方面所取得的成果成效，營造良好的科技創新氛圍，激勵廣大干部職工以科技創新為筆，繪就公司高質量發展新圖景。

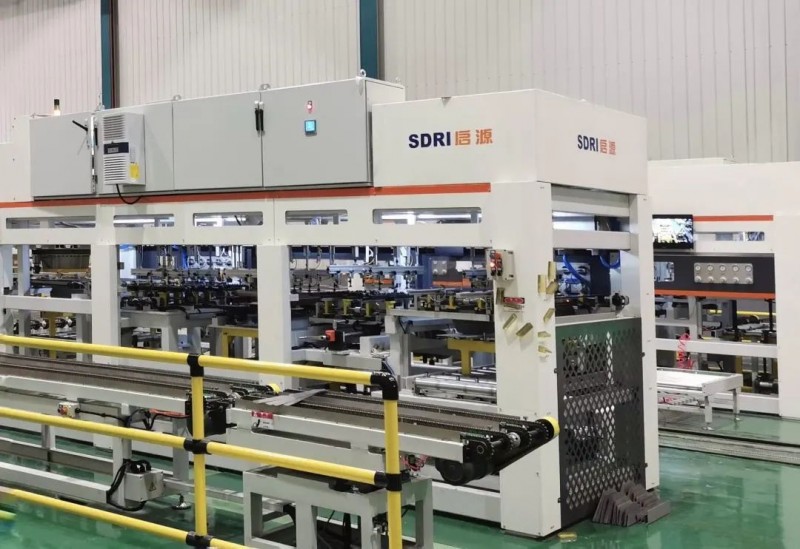

一 變壓器自動疊裝生產線
所屬公司：啟源裝備
所屬領域：電工裝備
項目負責人：李彥虎
實施時間：2018—2020
01 項目簡介
智能制造是變壓器生產制造行業未來的發展趨勢。目前，疊裝工序因疊片工藝復雜、技術要求較高等原因難以實現自動化生產，已成為制約變壓器鐵心自動化生產的瓶頸，市場對高產、高效自動疊裝生產線的需求迫切。公司自主研發的3+2交互疊片控制技術，較機器人單片疊片效率提高300%以上，疊片正確率達100%，成功實現了機械疊片取代人工疊片，為變壓器鐵心全自動化疊裝生產起到了重要的推動作用。項目知識產權成果豐碩，申請專利40余項（含發明16項），已獲得授權專利 20 項，相關產品成功應用于相關知名變壓器企業。
智能制造是變壓器生產制造行業未來的發展趨勢。目前，疊裝工序因疊片工藝復雜、技術要求較高等原因難以實現自動化生產，已成為制約變壓器鐵心自動化生產的瓶頸，市場對高產、高效自動疊裝生產線的需求迫切。公司自主研發的3+2交互疊片控制技術，較機器人單片疊片效率提高300%以上，疊片正確率達100%，成功實現了機械疊片取代人工疊片，為變壓器鐵心全自動化疊裝生產起到了重要的推動作用。項目知識產權成果豐碩，申請專利40余項（含發明16項），已獲得授權專利 20 項，相關產品成功應用于相關知名變壓器企業。
02 技術突破及創新要點
（1）自主研發的3+2交互疊片控制技術，較機器人單片疊片效率提高300%以上。
（2）采用高精度開放式導軌及定位塊的快速定位技術、磁力吸附技術、多柱導軌同步調寬技術實現了不同規格片寬的快速定位，充分保證疊片精度。
（3）采用光纖檢測技術對每張片料進行實時檢測，可實現在錯片時停機糾錯，保證100%的疊片正確率。
（4）傳動機構采用了“3+2”的疊片龍門式結構，取料裝置、疊片裝置可沿導向機構完成單軸高速運動，最高速度可達2.3m/s，通過該技術能夠確保±0.03mm的精準重復定位精度。

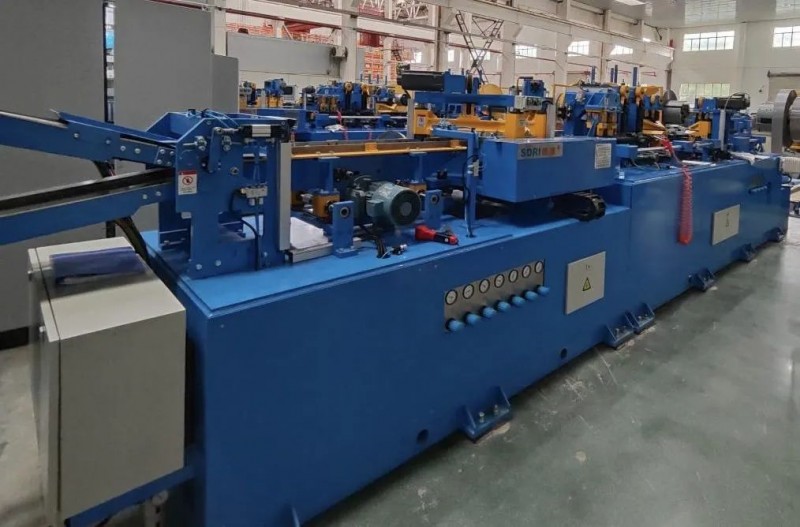

二 280多柱磁吸附理料橫剪線
所屬公司：啟源裝備
所屬領域：電工裝備
項目負責人：張現斌
實施時間：2019—2022
01 項目簡介
280多柱磁吸附理料橫剪線是針對變壓器制造企業智能車間轉型升級的重大技術創新，實現了橫剪線與卷料庫、柱料庫和疊裝線的系統高效銜接，并為橫剪線設備適應智能車間的自動化物流系統提供了保障。該項目申請核心技術專利 26 項，其中發明專利8項，已獲授權專利18項。產品被相關知名電氣制造企業采用，廣受好評。
02 技術突破及創新要點
（1）可實現最多四臺變壓器同時剪切，減少客戶的換料頻率，節省多次換料時間，提高設備整體的剪切效率。
（2）采用四臺接料車（上下各兩臺），兩用兩備，避免因為卸料停機而影響設備的剪切效率。
（3）更好的適應了智能車間的整體物流規劃，通過轉運車、輥道輸送線，實現剪切設備、料庫、疊裝機之間的自動化銜接，優化了車間智能管理系統，降低了人工的勞動強度。
（4）該設備與自動化物流系統銜接后，可減少用工數量，大大降低企業用工成本。

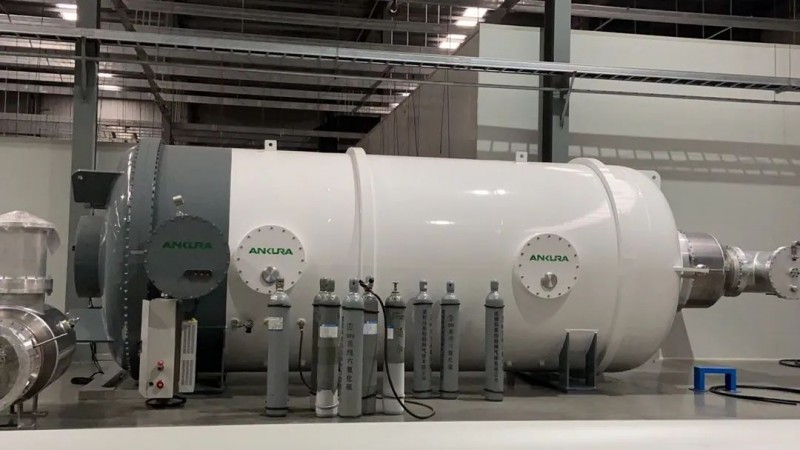

三 鎧裝氣體組合式?jīng)_擊電壓發生器
所屬公司：啟源雷宇
所屬領域：電工裝備
項目負責人：劉忠波
實施時間：2019—2020
01 項目簡介
鎧裝氣體組合式?jīng)_擊電壓發生器用于GIL高壓母線檢測、GIS氣體絕緣開關檢測以及SF6設備用絕緣材料試驗。該項技術具備高精確檢測能力，可驗證了SF6絕緣材料電氣性能，并可進行單一電極試驗等多種研究試驗，對保障GIL氣體絕緣輸電穩定性、安全性具有重要意義。項目獲得2項授權專利，核心技術產品應用于電網相關企業、GIL/GIS生產廠家在內的多家企業，并為特高壓GIL（管道母線）輸電、GIL長江管廊工程等重點工程項目提供配套產品，廣受市場好評。
02 技術突破及創新要點
（1）采用新型臥式安裝結構，多平行支柱穩固各級單元，內部模塊化、一體化，有效提高運輸和操作便利性。
（2）采用新型絕緣方式，顯著提高設備整體安全性，顯著降低對現場試驗區域空間要求。
（3）采用鎧裝式封閉結構，產品試驗性能提升，具備更精確的檢測能力，研究領域覆蓋面廣，可進行單一電極試驗、元器件模型試驗、單級模型試驗、絕緣件絕緣驗證、絕緣設計驗證等多個方面的研究試驗。
正值黨的二十大召開之際，公司特開展“喜迎二十大 奮進新征程”為主題的優秀科研項目展活動，總結展現近年來公司在推進關鍵核心技術攻關、重大技術集成創新以及先進成果應用等方面所取得的成果成效，營造良好的科技創新氛圍，激勵廣大干部職工以科技創新為筆，繪就公司高質量發展新圖景。
一 變壓器自動疊裝生產線
所屬公司：啟源裝備
所屬領域：電工裝備
項目負責人：李彥虎
實施時間：2018—2020
01 項目簡介
智能制造是變壓器生產制造行業未來的發展趨勢。目前，疊裝工序因疊片工藝復雜、技術要求較高等原因難以實現自動化生產，已成為制約變壓器鐵心自動化生產的瓶頸，市場對高產、高效自動疊裝生產線的需求迫切。公司自主研發的3+2交互疊片控制技術，較機器人單片疊片效率提高300%以上，疊片正確率達100%，成功實現了機械疊片取代人工疊片，為變壓器鐵心全自動化疊裝生產起到了重要的推動作用。項目知識產權成果豐碩，申請專利40余項（含發明16項），已獲得授權專利 20 項，相關產品成功應用于相關知名變壓器企業。
智能制造是變壓器生產制造行業未來的發展趨勢。目前，疊裝工序因疊片工藝復雜、技術要求較高等原因難以實現自動化生產，已成為制約變壓器鐵心自動化生產的瓶頸，市場對高產、高效自動疊裝生產線的需求迫切。公司自主研發的3+2交互疊片控制技術，較機器人單片疊片效率提高300%以上，疊片正確率達100%，成功實現了機械疊片取代人工疊片，為變壓器鐵心全自動化疊裝生產起到了重要的推動作用。項目知識產權成果豐碩，申請專利40余項（含發明16項），已獲得授權專利 20 項，相關產品成功應用于相關知名變壓器企業。
02 技術突破及創新要點
（1）自主研發的3+2交互疊片控制技術，較機器人單片疊片效率提高300%以上。
（2）采用高精度開放式導軌及定位塊的快速定位技術、磁力吸附技術、多柱導軌同步調寬技術實現了不同規格片寬的快速定位，充分保證疊片精度。
（3）采用光纖檢測技術對每張片料進行實時檢測，可實現在錯片時停機糾錯，保證100%的疊片正確率。
（4）傳動機構采用了“3+2”的疊片龍門式結構，取料裝置、疊片裝置可沿導向機構完成單軸高速運動，最高速度可達2.3m/s，通過該技術能夠確保±0.03mm的精準重復定位精度。
二 280多柱磁吸附理料橫剪線
所屬公司：啟源裝備
所屬領域：電工裝備
項目負責人：張現斌
實施時間：2019—2022
01 項目簡介
280多柱磁吸附理料橫剪線是針對變壓器制造企業智能車間轉型升級的重大技術創新，實現了橫剪線與卷料庫、柱料庫和疊裝線的系統高效銜接，并為橫剪線設備適應智能車間的自動化物流系統提供了保障。該項目申請核心技術專利 26 項，其中發明專利8項，已獲授權專利18項。產品被相關知名電氣制造企業采用，廣受好評。
02 技術突破及創新要點
（1）可實現最多四臺變壓器同時剪切，減少客戶的換料頻率，節省多次換料時間，提高設備整體的剪切效率。
（2）采用四臺接料車（上下各兩臺），兩用兩備，避免因為卸料停機而影響設備的剪切效率。
（3）更好的適應了智能車間的整體物流規劃，通過轉運車、輥道輸送線，實現剪切設備、料庫、疊裝機之間的自動化銜接，優化了車間智能管理系統，降低了人工的勞動強度。
（4）該設備與自動化物流系統銜接后，可減少用工數量，大大降低企業用工成本。
三 鎧裝氣體組合式?jīng)_擊電壓發生器
所屬公司：啟源雷宇
所屬領域：電工裝備
項目負責人：劉忠波
實施時間：2019—2020
01 項目簡介
鎧裝氣體組合式?jīng)_擊電壓發生器用于GIL高壓母線檢測、GIS氣體絕緣開關檢測以及SF6設備用絕緣材料試驗。該項技術具備高精確檢測能力，可驗證了SF6絕緣材料電氣性能，并可進行單一電極試驗等多種研究試驗，對保障GIL氣體絕緣輸電穩定性、安全性具有重要意義。項目獲得2項授權專利，核心技術產品應用于電網相關企業、GIL/GIS生產廠家在內的多家企業，并為特高壓GIL（管道母線）輸電、GIL長江管廊工程等重點工程項目提供配套產品，廣受市場好評。
02 技術突破及創新要點
（1）采用新型臥式安裝結構，多平行支柱穩固各級單元，內部模塊化、一體化，有效提高運輸和操作便利性。
（2）采用新型絕緣方式，顯著提高設備整體安全性，顯著降低對現場試驗區域空間要求。
（3）采用鎧裝式封閉結構，產品試驗性能提升，具備更精確的檢測能力，研究領域覆蓋面廣，可進行單一電極試驗、元器件模型試驗、單級模型試驗、絕緣件絕緣驗證、絕緣設計驗證等多個方面的研究試驗。
