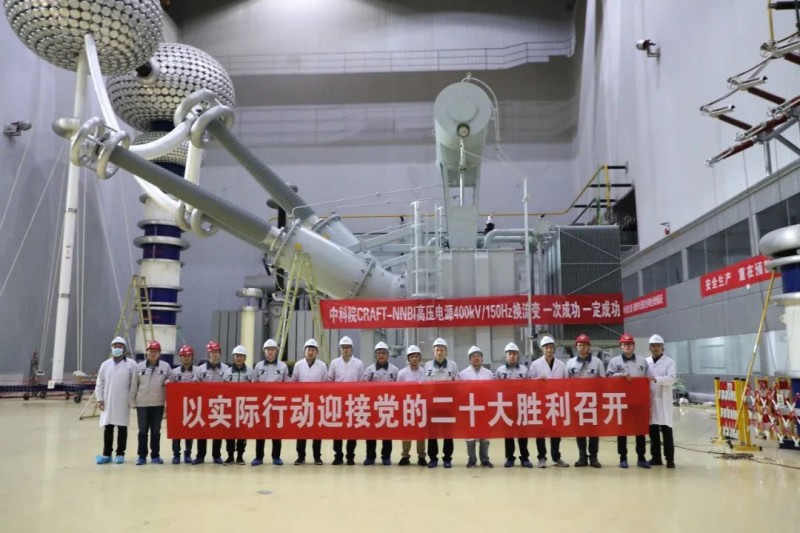

10月15日，山東電力設備公司自主研制的世界首臺三相一體±400kV/150Hz強抗短路升壓換流變壓器順利通過全部出廠試驗。
· 三相一體±400kV/150Hz強抗短路升壓換流變壓器

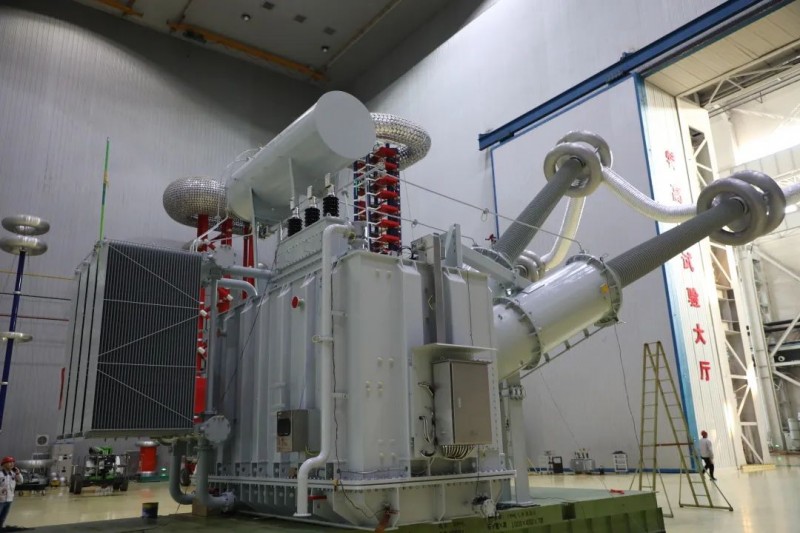

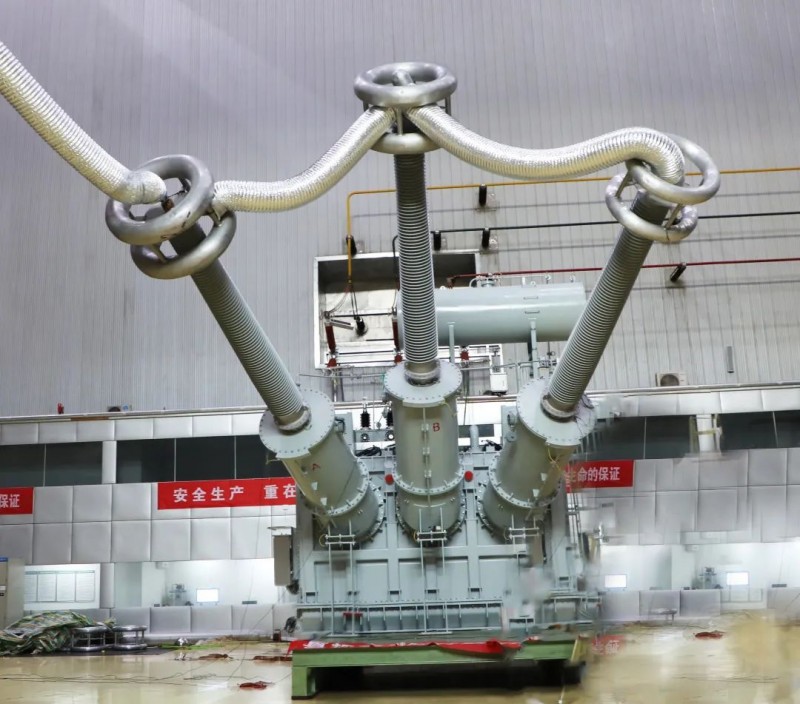

三相一體±400kV/150Hz強抗短路升壓換流變壓器是設備公司為中國科學院合肥等離子體物理研究所NNBI裝置研制的特殊換流變壓器，聚變堆主機關鍵系統綜合研究設施（簡稱CRAFT）作為《國家重大科技基礎設施建設“十三五”規劃》中優先部署的大科學裝置，建成后將為我國開展聚變堆核心部件研發和建設提供重要技術支撐，而CRAFT-NNBI高壓電源系統中的±400kV/150Hz強抗短路升壓換流變壓器是其中的重要一環，可實現低壓側與高壓側之間的電氣隔離，為后級高壓整流器提供高電壓輸入，為后級的核聚變反應創造條件。
目前，國內外均無該種型號及運行工況的換流變壓器，也均無研制成功的先例及經驗。此次±400kV/150Hz強抗短路升壓換流變壓器順利通過試驗，可以進一步為常規換流變壓器的設計提供基礎理論依據，并對分析解決后續換流變壓器的設計、生產過程中出現的問題具有重要指導作用，對公司長遠發展具有重要戰略意義。
項目難度
該項目技術難度遠大于常規換流變壓器，需要解決150Hz下的高電壓外施絕緣耐受能力問題、直流耐壓?jiǎn)栴}、高抗短路能力問題（50秒內短路50次及1000秒內短路200次的頻繁短路）、多次短路沖擊后的變形積累問題、三倍頻下噪聲控制問題、150Hz工作頻率的漏磁控制及結構件渦流損耗加劇問題、150Hz工作頻率下介質發熱散熱及復雜絕緣結構的自冷溫升控制等一系列技術難題。
項目設計
針對項目要求的特殊點，該換流變壓器通過合理設計繞組導線形式，確定線圈的軸向油道分布、匝間電容補償結構和端部靜電環結構，提高繞組絕緣可靠性和抗短路能力；通過對線圈引出線絕緣結構進行優化布置，確保換流變壓器絕緣結構的絕緣裕度；通過研究150Hz工作頻率下?lián)Q流變壓器的漏磁控制方案，有效控制變壓器局部熱點。
生產過程
生產過程中公司各部門緊緊圍繞產品設計、工藝、制造、質檢、物資保障等環節進行了全面細致的策劃與跟蹤閉環。研發團隊結合以往換流變成功案例，對主材、組件選型進行了全面細致的比對，綜合選用品質高、故障率低、服務好的組件，深入開展鋼材在50Hz和150Hz工況下的電磁特性對比研究，同時，研究制定了線圈繞制和恒壓干燥，線圈裝配、器身整體套裝以及高真空汽相干燥、真空熱油循環、真空注油等各個階段的工藝技術和質量控制方案。試驗中心針對該項目設計參數，結合相關標準制定試驗方案，并依據以往特高壓產品試驗過程中積累的經驗，優化方案，保證試驗的準確、有效，有力的支撐了產品試驗的一次成功。
首臺三相一體±400kV/150Hz強抗短路升壓換流變壓器的研制成功，再次彰顯了山東電力設備公司雄厚的技術實力，對開拓市場、提升公司在變壓器行業的影響力具有里程碑級的戰略意義。
