全自動含浸機應用于電器線圈如高壓電機，微型電機、互感器、電源變壓器，電力電容器和紙絕緣的高壓電力 電纜等電器和電工材料生產過程中重要的工藝設備，經VPI工藝處理后，具有提高絕緣漆滲透能力，增加充填率，從而提高電器線圈的整體機械強度，解決運行過程的松動現象，防止短路等絕緣故障絕緣強度及防潮、防霉等性能，延長使用壽命。

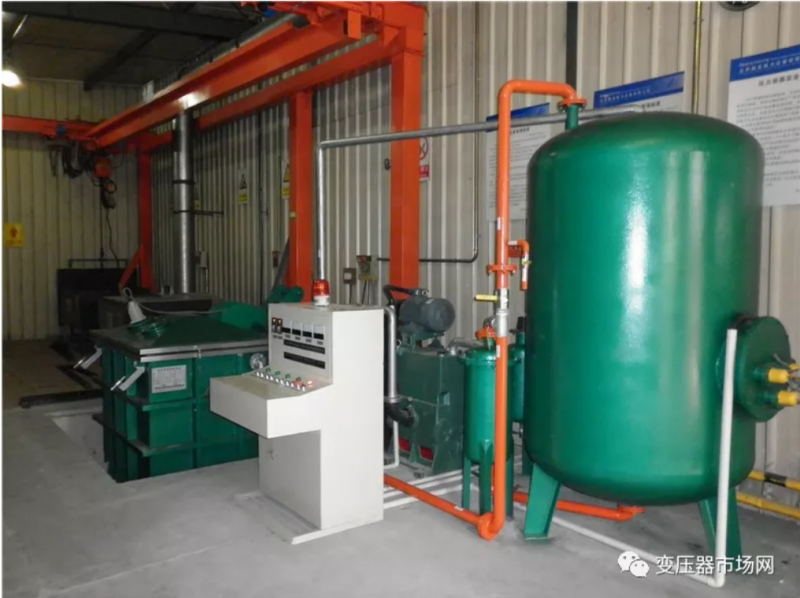

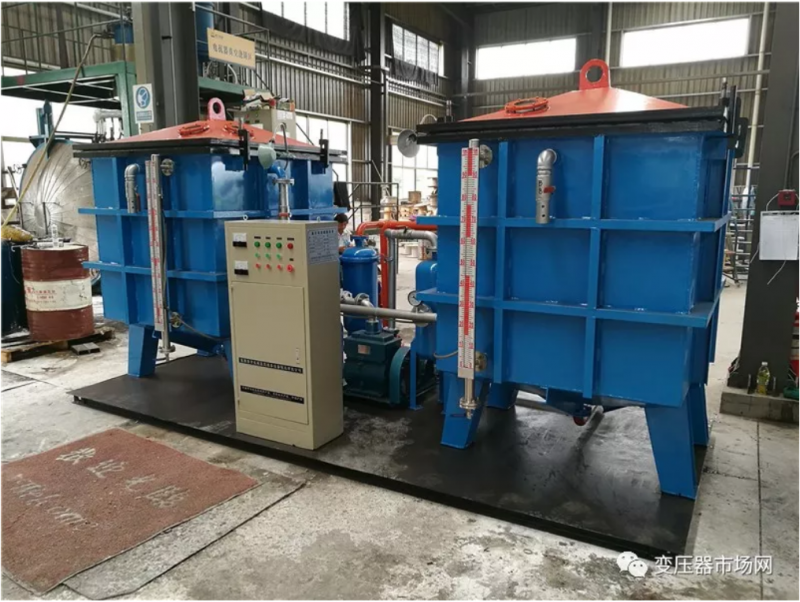

真空浸漆機的配置 ：
1.：?jiǎn)螜C(jī)單缸型（包括浸漆槽、貯漆槽、真空抽氣系統、排氣系統、輸回漆系統和電氣控制系統，吊籃等;真空浸漆室與真空泵整套設備的連接管道裝置。為了使上述元器件能夠協調工作，使得工作過程更加直觀，操作更加簡便?？刂撇糠挚筛鶕?jù)您的生產需求設計，手動或半自動控制系統）。
2.浸漆室的尺寸：（浸漆室凈空尺寸）寬500*深500*長250mm（高度在1350MM左右）。
3.浸漆槽和儲漆槽的材料厚度：≥6mm（由乙方產品精確計算，選用國標碳鋼材質、可根據產品需求定制全不銹鋼材質）。
4.浸漆室的上蓋采用氣缸液壓開啟或關閉，作>90°的垂直開啟，并能保持開啟或關閉狀態。
5.浸漆槽的蓋打開后，箱體上部沿口法蘭到地面的高度不超過1600mm（包括支撐底腳、安裝底板和槽鋼等）。
6.真空泵選用2X-4A旋片式真空泵
7.浸漆槽在抽真空時，在6～7min內真空度可達到-0.095MPa。真空管道應置于箱體頂部。
開啟浸漆室箱門，將電機定子置于吊籃內 放入浸漆室； 關閉浸漆箱門，鎖緊密封扣；啟動電源 開啟進氣口閥門；當真空室抽真空達到-0.1MPa時，開啟儲液槽閥門；液體自動吸進浸漆室內，關閉閥門；再行啟動真空泵，當產品達到真空狀態后；排氣閥排氣，打開儲液槽閥門，浸漆液回留自儲漆槽內；滴漆 取出產品。
